ترانسفورماتور توزیع سه فاز روغنی سری S11
Nov 11, 2025
پیام بگذارید
سری S11 نوعی ترانسفورماتور توزیع سه فاز روغن-غوطهور است که به دلیل انرژی- کارآمد، قابل اعتماد و نیاز به تعمیر و نگهداری کم شناخته میشود. از یک مخزن روغن موجدار و کاملاً مهر و موم شده استفاده می کند که روغن ترانسفورماتور را از هوا جدا می کند تا پیری روغن و عایق را کاهش دهد، در حالی که هسته از فولاد سیلیکونی با کیفیت بالا-نوردیده شده- برای کارایی بالا ساخته شده است. ویژگی های کلیدی عبارتند از تلفات کم، نویز کم، توانایی قوی برای مقاومت در برابر اتصال کوتاه، و طراحی که عمر مفید آن را بدون نیاز به مخزن محافظ افزایش می دهد.
ویژگی ترانسفورماتور توزیع سه فاز غوطه ور روغن سری S11
هسته lron:
هسته آهنی از ورق فولادی-سیلیکونی جهت دار-کریستالی ساخته شده است. برش متقاطع GEORG (ساخت آلمان غربی) برای برش ورق فولادی سیلیکونی-با یک درز 45* استفاده شده است. برای کاهش نویز و مصرف برق، ورق را در یک مقطع رول چند مرحله ای{4}} تا کنید.
کویل:
نوع سیلندر برای ولتاژ بالا؛ نوع سیلندر یا نوع فویل برای ولتاژ پایین؛ این می تواند توانایی مقاومت در برابر اتصال کوتاه و ضربه را افزایش دهد. و توزیع مسیر مغناطیسی منطقی تر است.
مخزن نفت:
مخزن نفت از ورقهای فولادی ریز-نوردیده شده سرد ساخته شده است. خط تولید مخزن نفت موجدار GEORG- پذیرفته شد. برای رفع نیازهای محیطی، پس از آن، مواد پوشش ضد عفونی کننده روی سطح اعمال می شود که می تواند الزامات نفت و صنایع شیمیایی (لکه های روغن زیادی و بسیاری از مواد شیمیایی) را برآورده کند. علاوه بر این، موجها دارای عملکرد تابش گرمایی نیستند، بلکه نیاز به انبساط روغن و عملکرد عادی معاملهگر انقباض روغن را برآورده میکنند. جداسازی از هوا سرعت پیری کم روغن و طول عمر طولانی ترانسفورماتور را تضمین می کند.
ساختار عایق:
ترانسفورماتور توزیع غوطه ور روغن-ساختار عایق سطح A را اتخاذ می کند. سیم پیچ ولتاژ بالا و سیم پیچ ولتاژ پایین متحدالمرکز هستند. فضای بین کویل ها آستین مقوایی کوچک ساختار پارتیشن روغن ترخیص روغن است.

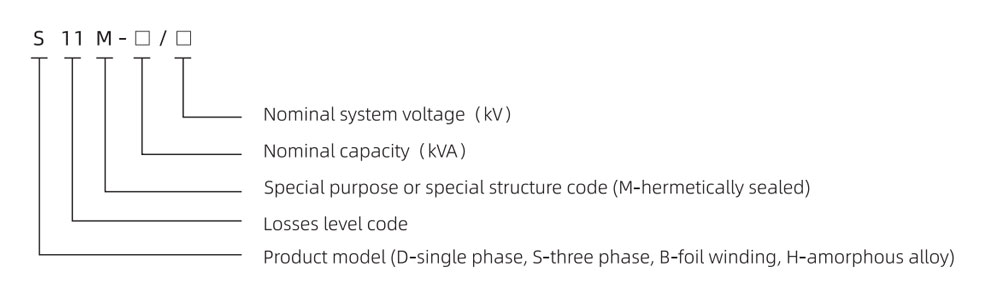

مدل
پارامترهای فنی ترانسفورماتور سه فاز غوطه ور در روغن
| ظرفیت رتبه بندی شده | ترکیب ولتاژ | گروه برداری | بدون -از دست دادن بار | از دست دادن بار | بدون-بارگذاری فعلی | ولتاژ امپدانس | وزن کل | اندازه خارجی | مرکز نصب / سوراخ نصب |
||
| (kVA) | ولتاژ بالا (کیلو ولت) |
روی محدوده ضربه بزنید | ولتاژ پایین (کیلو ولت) |
(W) | (W) | (%) | (%) | (کیلوگرم) | (L*W*H) (mm) | (میلی متر) | |
| 30 | 6 6.3 10 10.5 11 |
±5% یا ±2*2.5% |
0.4 | Ydn0 یا Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030*690*860 | 400*400/4*Φ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045*700*925 | 400*400/4*Φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075*710*940 | 400*400/4*Φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080*715*995 | 400*400/4*Φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110*730*1020 | 400*400(550)/4*Φ19 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135*740*1035 | 400*400(550)/4*Φ19 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155*755*1050 | 550*550/4*Φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200*770*1075 | 550*550/4*Φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240*800*1100 | 550*550/4*Φ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305*840*1120 | 550*550/4*Φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390*900*1160 | 660*660/4*Φ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500*990*1195 | 660*660/4*Φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580*1030*1305 | 660*660/4*Φ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705*1140*1360 | 820*820/4*Φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730*1290*1395 | 820*820/4*Φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780*1320*1480 | 820*820/4*Φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890*1430*1520 | 820*820/4*Φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050*1360*1840 | 820*820/4*Φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170*1430*2015 | 1070*1070/4*Φ19 | |||||
ترانسفورماتور قدرت 200 KVA به چین
|
مدل |
S11-200 KVA-11/0.4KV |
|
تایپ کنید |
ترانسفورماتور توزیع غوطه ور در روغن |
|
استاندارد |
IEC60076 |
|
قدرت نامی |
200 KVA |
|
فرکانس |
50 هرتز |
|
فاز |
سه |
|
نوع خنک کننده |
اونان |
|
ولتاژ اولیه |
11 کیلو ولت |
|
ولتاژ ثانویه |
400 V |
|
مواد سیم پیچ |
مس |
|
گروه برداری |
Dyn11 |
|
امپدانس |
4% |
|
روی Changer ضربه بزنید |
NLTC |
|
روی Range ضربه بزنید |
±2*2.5% |
|
بدون از دست دادن بار |
0.34 کیلووات |
|
در از دست دادن بار |
2.6 کیلو وات |
|
لوازم جانبی |
پیکربندی استاندارد |
برنامه های کاربردی ترانسفورماتور پر روغن سه فاز
- توزیع برق:برای کاهش ولتاژهای بالا به ولتاژهای پایین برای توزیع در شبکه های برق صنعتی و کشاورزی.
- کاربردهای صنعتی و معدنی:در تاسیسات صنعتی و معادن برای قدرت مورد نیاز خود.
- ارتقاء شبکه برق شهری و روستایی:به عنوان یک جزء کلیدی در ارتقا و گسترش شبکه های برق.
- پست های فرعی:مورد استفاده در پست های ترکیبی و پیش ساخته.
- توزیع برق عمومی:قابل استفاده برای طیف گسترده ای از کاربردها، از جمله روشنایی و سایر نیازهای عمومی برق در مناطق تجاری و مسکونی.
هدف از اندازه گیری مقاومت سیم پیچ:
1. اینکه آیا سیم در شرایط خوبی جوش داده شده یا متصل است.
2. آیا مشخصات سیم و مقاومت مورد نیاز را برآورده می کند یا خیر.
3. آیا مقاومت های هر فاز متعادل است یا خیر.
4. زمینه را برای آزمایش افزایش دما فراهم کنید.
مشخصات شرکت
GNEE TRANSFORMER دارای ظرفیت تولید قوی و یک تیم بازاریابی کارآمد است.
محصولات ترانسفورماتور ما شامل ترانسفورماتورهای 500 کیلوولت، 400 کیلوولت، 330 کیلو ولت، 220 کیلو ولت و 110 کیلوولت اولتر{5}}ولتاژ بالا، انواع مختلف ترانسفورماتورهای خشک{6}/ترانسفورماتورهای غوطهور در روغن/ ترانسفورماتورهای آلیاژی آمورف 35 کیلوولت و پایینتر، ترانسفورماتورهای فرعی انرژی جدید
سری صادراتی:-ترانسفورماتور تک فاز، ترانسفورماتور سه-فاز، ترانسفورماتور استوانه ای، ترانسفورماتور ایزوله، ترانسفورماتور کنترل، تنظیم کننده ولتاژ و سایر محصولات، و مشخصات مختلف ترانسفورماتورهای خاص مانند ترانسفورماتور زمین، سیم پیچ مهار قوس، ترانسفورماتور بیت کوین، ترانسفورماتورهای پیش ساخته الکتریکی، ترانسفورماتورهای خز پیش ساخته، ترانسفورماتورهای مین راکت ترانسفورماتورهای دریایی و غیره
GNEE TRANSFORMER به طور متوالی گواهینامه سیستم ISO9001، ISO14001، ISO45001، SA8000 را گذرانده است. در عین حال، ترانسفورماتورهای توزیع سطح 10 کیلوولت و 35 کیلوولت و پستهای نوع جعبهای گواهینامه IEC کمیسیون الکتروتکنیکی بینالمللی، گواهینامه UL ایالات متحده، گواهینامه TUV آلمان، گواهینامه اتحادیه اروپا CE، گواهینامه هلندی KEMA، و گواهی GOST را دریافت کردهاند. فروش محصولات ما بازار جهانی شامل 72 کشور و منطقه مانند ایالات متحده، اروپا، کانادا، مکزیک و غیره را پوشش می دهد.
نمایش تجهیزات کارگاه ترانسفورماتور
انواع ترانسفورماتور از GNEE
مشخصات سفارش ترانسفورماتور را دریافت کنید
ترانسفورماتور GNEEمشخصات سفارش
|
هنگام انتخاب محصولات شرکت ما، لطفا داده های زیر را برای ارائه خدمات بهتر به شما ارائه دهید. |
||
|
تقاضا کننده |
||
|
تقاضا کننده: |
روش های تلفنی: |
فکس: |
|
سرپرست فنی پروژه: |
روش های تلفنی: |
صندوق پستی: |
|
انتخاب نوع ترانسفورماتور |
||
|
□ترانسفورماتور خشک {□SC(B) اپوکسی رزین □SC(B) بدون کپسوله} □جعبه آمریکایی (ZGS) {□نوع ترمینال(-Z-) □نوع شبکه زنگ (-H-)} □تعویض جعبه اروپایی (YBM){□ تعویض خشک □تعویض روغن} |
□ روغن-ترانسفورماتور غوطه ور{□ کاملاً آب بندی شده (-M-) □روغن-بالش بلبرینگ} □ترانسفورماتور آلیاژی آمورف{□آمورف خشک □ آمورف روغنی} □ ترانسفورماتور ویژه{یکسو کننده، کوره، معدن، و غیره} |
|
انتخاب داده های پایه ترانسفورماتور
|
کشور استفاده: |
|
|
شماره فاز: |
□سه-فاز (S معمولی) □ تک فاز □دیگر() |
|
فرکانس: |
□50 هرتز (معمولی) □60 هرتز □ سایر() |
|
روغن ترانسفورماتور: |
□#25 (معمولی) □#45 (حداقل دمای زیر 25 درجه) |
|
ظرفیت رتبه بندی شده: |
□( )kVA شرایط استفاده □نوع در فضای باز □نوع داخلی |
|
ارتفاع: |
□کمتر از 1000 متر (معمولی) □1000-2000 متر □3000 متر 以上 بیشتر |
|
ولتاژ نامی (ولتاژ بالا) |
□6kV □10kV □20kV □35kV □66kV □110kV □220kV □سایر() |
|
ولتاژ نامی (فشار پایین) |
□0.4kV □0.66kV □10kV □10.5kV □35kV □其他 سایر( ) |
|
گروه متصل |
□Dyn11 (معمولی) □Yyn0 □YNd11 □li0 (تک-فاز) □سایر() |
|
امپدانس (%): |
□4% □4.5% □5.5% □6% □6.5% □7.5% □8% □سایر ( ) |
|
حالت تنظیم ولتاژ |
□تنظیم ولتاژ بدون تحریک (معمولی) □تنظیم ولتاژ روشن-بار (Z) |
|
محدوده تنظیم ولتاژ |
□±2*2.5% □±5% □±3*2.5% □سایر() |
انتخاب لوازم جانبی ترانسفورماتور
|
□پنکه □کنترل دما{□ رایج □با رابط کامپیوتری 485} □مورد خشک{□ ورق فولادی معمولی □آلیاژ آلومینیوم » فولاد ضد زنگ} □سطح حفاظت از کیس خشک(□IP20(معمولی) □IP( )} □الزامات ارتفاع قاب خشک{□هیچ □نیازها[ ]} □ حالت کابل خروجی پوسته متغیر خشک {□ بالا-و-خارج □ بالا-و{3}}پایین □پایین-در/پایین-خارج □پایین-در/بالا-خارج □پایین{8}درخارج/پایین{0} سمت-بیرون [□چپ □ راست-بیرون]} |
|
توجه: 1. (تغییر خشک مورد نیاز ترانسفورماتور 100 کیلو ولت آمپر شامل فن نیست، مانند فن، نیاز به شارژ 2. (تعویض روغن<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
سایر الزامات ویژه (هزینه های اضافی در زیر اعمال می شود)
|
ترانسفورماتور خشک |
□پوسته و صفحه زیرین{□معمولی □کاملا آب بندی شده} □سوئیچ مسافرتی □لو مغناطیسی □ترانسفورماتور توالی صفر □نوار مسی به کابینت فشار ضعیف □شبکه محافظ □روشنایی □ 100 کیلو ولت آمپر یا کمتر فن □ ضربه گیر |
|
ترانسفورماتور غوطهور{0}}روغنی |
□روغن شماره 45 برای-مناطق با دمای کم □400 کیلو ولت آمپر و فاز OABC خروجی ولتاژ پایین با پایانه های سیم کشی □630kVA یا کمتر به کنترل دما نیاز دارد □800kVA یا کمتر از فاز خروجی ولتاژ پایین 0 به پایانه های سیم کشی نیاز دارد □630kVA و کمتر باید مجهز به رله گاز باشد |
