یونیکور برای ترانسفورماتور

توضیحات محصول یونیکور برای ترانسفورماتور

---

ویژگی های عملکرد یونیکور:

• راندمان بالا:از آنجایی که مسیر شار مغناطیسی پیوسته و بسته است، نشت مغناطیسی کاهش می یابد و راندمان تبدیل بهبود می یابد.
• صدای کم:از آنجایی که ساختار هسته آهنی پایدار است، صدای تولید شده در حین کار کم است.
• اندازه فشرده:به لطف طراحی بهینه، تجهیزات کوچکتر و سبک تر هستند.
• اتلاف گرما خوب:چیدمان هسته معقول به بهبود راندمان هدایت گرما و اطمینان از مدیریت بهتر دما کمک می کند.



کاربرد:

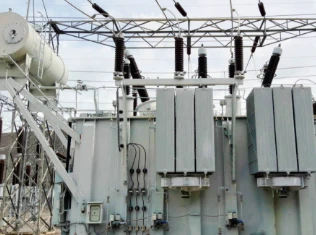

ترانسفورماتورهای یونیکور برای بسیاری از موارد مانند سیستم های انتقال نیرو، شبکه های توزیع برق، تجهیزات اتوماسیون صنعتی و لینک های تبدیل توان در دستگاه های الکترونیکی مختلف مناسب هستند. آنها به ویژه برای برنامه هایی که نیاز به قابلیت اطمینان بالا و عملکرد بالا دارند مناسب هستند.



ویژگی های یونیکور

• کاهش نشت شار مغناطیسی:با کج کردن اتصالات هسته آهنی، نشت شار مغناطیسی در اتصالات را می توان به طور موثر کاهش داد، در نتیجه بسته شدن مدار مغناطیسی و راندمان کار ترانسفورماتور را بهبود می بخشد.



• کاهش صدا و لرزش:هسته آهنی با شکاف مستقیم سنتی ممکن است به دلیل اثر مغناطیسی در حین کار، نویز و ارتعاش زیادی ایجاد کند. طراحی زاویه می تواند استرس را پراکنده کند، این پدیده ها را کاهش دهد و ترانسفورماتور را بی صدا و روان تر کار کند.



• سازگاری الکترومغناطیسی بهبود یافته (EMC):با توجه به کاهش نشتی شار مغناطیسی، تداخل الکترومغناطیسی به محیط خارجی نیز کاهش می یابد که به بهبود سازگاری الکترومغناطیسی سیستم کمک می کند.



• استفاده بهینه از مواد:اگرچه طراحی یونیکور ممکن است کمی پیچیده‌تر باشد، اما می‌تواند از موادی مانند ورق‌های فولادی سیلیکونی استفاده کامل کند، از اتلاف جلوگیری کند و استحکام مکانیکی خوبی را تضمین کند.



مشخصات یونیکور

اندازه (d *D *ب) (میلی متر)	سطح مقطع-(mm²)	وزن (گرم)	مشخصه ولت-آمپر (mV) (خروجی جریان تحریک 1A)	طول مدار مغناطیسی (mm)
184*226*60	1260	7096	7.6	643.7
52.5*90.5*64	1216	2388	27.2	224.5
57*89*58	928	1861	17.3	229.2
55*81*68	884	1651	29.3	213.5
59*89*53	795	1616	19.8	232.4
55*87*40	640	1248	19.8	222.9
60*88*40	560	1139	13.8	232.4
41*72*25	387.5	602	14.1	177.4
66*91*30	375	809	9.9	246.5
59*79*30	300	569	7.3	216.7
62*82*30	300	593	8.8	226.1
59*77*30	270	504	7.3	213.5
59*85*12	156	309	3.6	226.1
55*75*15	150	268	3.3	204.1
61*85*12	144	289	2.1	229.2
60*82*11	121	326	3.9	222.9
43*57*15	105	144	4.3	157.1
24*35*10	55	45	3.1	92.6

توجه: اندازه های سفارشی موجود است.
