هسته های نانو کریستالی برای خفه کردن حالت معمولی

Oct 17, 2025

پیام بگذارید

چوک حالت معمولی نانو کریستالی

چوک های حالت معمولی نانو کریستالی نوعی چوک حالت معمولی هستند که از هسته های نانو کریستالی ساخته می شوند. این هسته‌ها برای فیلتر کردن تداخل خارجی طراحی شده‌اند و اجازه می‌دهند جریان‌های مستقیم با فرکانس پایین از مدارهای الکتریکی عبور کنند. چوک های حالت معمولی نانو کریستالی از دو سیم پیچ بر روی یک هسته نانوکریستالی پیچیده شده تا تداخل را سرکوب کرده و از آلودگی سیگنال جلوگیری کند. هسته‌های نانوکریستالی به دلیل ویژگی‌های مغناطیسی منحصربه‌فردشان در سرکوب صدای حالت معمول خوب هستند.

چوک های حالت معمولی نانو کریستالیاغلب در برنامه‌هایی مانند برق الکترونیک، ارتباطات داده و اتوماسیون صنعتی استفاده می‌شوند تا اطمینان حاصل شود که سیگنال‌ها تمیز و بدون تداخل-می‌مانند. این چوک های حالت معمول برای بهبود قابلیت اطمینان و عملکرد سیستم های الکترونیکی طراحی شده اند.

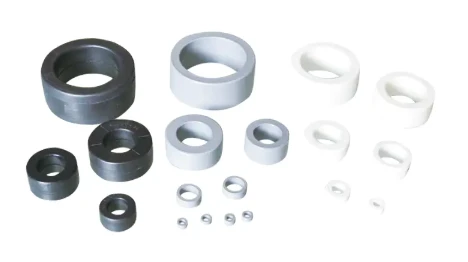

Nanocrystalline Core For Common Mode Choke

چوک های حالت معمولی نانو کریستالی در مقابل چوک های حالت معمولی فریت

هر دو مواد نانو کریستالی و فریت به دلیل توانایی آنها در کاهش تداخل الکترومغناطیسی در چوک های حالت معمولی استفاده می شوند. تفاوت عمده بین این دو نوع چوک به مواد مورد استفاده و ویژگی های آن باز می گردد. چوک های حالت معمولی نانو کریستالی از دانه های کریستالی در مقیاس نانو تشکیل شده اند که به داشتن نفوذپذیری بالا و تلفات هسته کم معروف هستند. از طرف دیگر، چوک های فریت حالت معمولی از مواد سرامیکی ساخته می شوند. این مواد نفوذپذیری مغناطیسی بالایی دارند و در مقایسه با چوک های ساخته شده از هسته های نانوکریستالی، تلفات هسته بیشتری دارند. انتخاب شما بین دو نوع چوک حالت معمولی بستگی به پروژه خاص شما دارد.

چوک های حالت معمولی نانو کریستالی در مقابل چوک های حالت معمولی آمورف

چندین تفاوت وجود دارد که این دو نوع را متمایز می کندخفگی حالت معمولی. اینها شامل-مواد اصلی، کارایی و اندازه است. چوک های حالت معمولی نانو کریستالی از دانه های کریستالی در مقیاس نانو تشکیل شده اند، در حالی که چوک های حالت معمولی آمورف از مواد غیر کریستالی تشکیل شده اند. چوک های حالت معمولی آمورف، نفوذپذیری اولیه بالایی از خود نشان می دهند، اما در مقایسه با همتایان نانوکریستالی خود، تلفات هسته بیشتری دارند.

وقتی صحبت از کارایی به میان می آید، چوک های حالت معمولی آمورف در فرکانس های خاصی کارآمد هستند اما ممکن است با راندمان کلی هسته های نانوکریستالی مطابقت نداشته باشند. از نظر اندازه، هسته‌های کریستالی امکان طراحی‌های کوچک‌تر و فشرده‌تر را فراهم می‌کنند. به همین دلیل است که آنها برای برنامه‌های{2}}فضا محدود ترجیح داده می‌شوند. از طرف دیگر، چوک های حالت معمولی آمورف ممکن است برای دستیابی به عملکرد یکسان به اندازه های بزرگتر نیاز داشته باشند.

مزایای هسته های نانوکریستالی در چوک های حالت معمولی

· سرکوب EMI پیشرفته

· کاهش تلفات هسته ای

· طراحی جمع و جور و سبک وزن

· محدوده فرکانس وسیع

· قابل تنظیم برای برنامه های خاص

· نفوذپذیری مغناطیسی بالا

· قابلیت اطمینان درازمدت-

· بهره وری انرژی

کاربردهای چوک های حالت معمولی نانوکریستالی

·الکترونیک قدرت: چوک های حالت معمولی نانو کریستالی در منابع تغذیه برای مقابله با نویز حالت معمول استفاده می شود. آنها همچنین تحویل پایدار برق را تضمین می کنند و اتلاف انرژی را کاهش می دهند. علاوه بر این، این چوک های حالت معمولی در لوازم الکترونیکی مصرفی مانند گوشی های هوشمند و سیستم های سرگرمی خانگی کاربرد دارند.

·ارتباط داده: این چوک های حالت رایج در دنیای ارتباطات به کار می آیند. آنها تداخل الکترومغناطیسی را در خطوط داده با سرعت بالا حذف می‌کنند و از انتقال داده‌های قابل اطمینان اطمینان می‌دهند و از خراب شدن داده‌ها جلوگیری می‌کنند.

·الکترونیک خودرو: خودروسازان از چوک های حالت معمولی نانوکریستالی در سیستم های اطلاعات سرگرمی و واحدهای کنترل موتور استفاده می کنند. این چوک ها تداخل را فیلتر می کنند.

·اتوماسیون صنعتی: این چوک های حالت رایج در محیط های تولیدی و صنعتی برای حفظ یکپارچگی سیستم های کنترل و نظارت استفاده می شود.

·دستگاه های پزشکی: چوک های حالت معمولی نانو کریستالی در زمینه پزشکی، به ویژه در دستگاه های MRI، تجهیزات اولتراسوند و سیستم های نظارت بر بیمار استفاده می شود. این چوک ها قابلیت اطمینان و دقت داده های پزشکی و تشخیص را تضمین می کنند.

هسته نانو کریستالیمشخصات

Nanocrystalline Core For Common Mode Choke

اندازه هسته مغناطیسی (میلی متر)			اندازه جعبه محافظ (میلی متر)			سطح مقطع موثر-Ae(mm2)	طول مسیر مغناطیسی یعنی (mm)	حداکثر DC کلاس اضافه جریان (A)
شناسه	od	ht	شناسه	OD	HT	سطح مقطع موثر-Ae(mm2)	طول مسیر مغناطیسی یعنی (mm)	حداکثر DC کلاس اضافه جریان (A)
14	19	6.5	12	22	8	11.86	51.81	20
14	20	10	12	22.3	11.4	29.68	52.29	40
16	21	10	15	24	12.3	24.85	57.41	60
16	23	8	15	24	9.7	20.44	61.23	60
16	23	10	15	24	12.3	34.62	59.92	60
17	22	10	15.3	24.4	12.3	24.86	60.59	60
17	21	8	15.3	24	9.7	25.56	60.67	60
17	23	8	15.3	24.4	9.7	26.89	61.34	60
18	23	10	16.4	24.4	12.3	29.78	60.38	70
18	24	9	16.4	25	11.2	34.78	60.89	70
18	25	10	16.4	25.9	12.3	37.97	64.56	70
19	24	9	17.3	25	11.2	40.39	65.32	80
19	25	10	17.3	26	12.3	39.42	62.31	80
19	26	10	17.3	27.3	12.3	48.32	69.56	80
20	25	10	18.5	26.3	12.3	39.29	70.32	90
20	28	10	18.5	29	12.3	45.76	73.88	90
20	32	10	18.5	32.3	12.3	58.91	78.75	90
21	29	10	18.2	31.3	12.3	39.65	77.19	100
21	26	8	18.3	27.4	9.7	46.54	78.32	100
21	28	10	18.3	30	12.3	50.39	77.45	100
22	28	10	20.5	30	12.3	49.32	79.89	120
22	32	10	20.5	33.4	12.3	43.58	73.43	120
23	32	10	21.3	33.4	12.3	44.56	74.56	120
